방열기
*열의 이동 방법은 전도, 대류, 복사 방법이 있다.
* 표준발열량 [Kcal/m2h] 증기는 650, 온수는 450이다.
*기화잠열
*응축수 : 보일러에 물을 보내는 물
*수격작용 : 물이 배관을 때리는 현상 (수충격, water hammering, 워터헤머링)
*증기 트랩 : 증기 중의 응축수 만을 배출하고 증기의 누설을 막기 위한 용도로 이용되고 있기 때문에 이렇게 부른다.
*응축수 환수방법에 의한 분류 : 중, 기, 진 암기
1) 중력 환수식 2) 기계 환수식 3) 진공 환수식

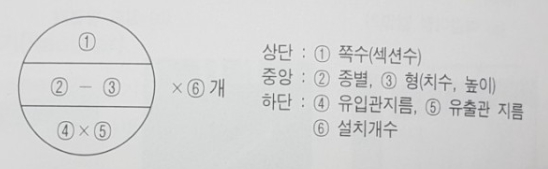

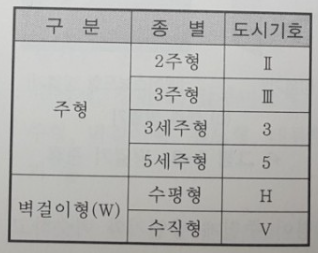

*방열기의 도시 기호
난방
***증기난방과 비교한 온수난방의 특징
1) 예열시간이 길다.
2) 방열량의 조절이 쉽다.
3) 동결의 위험이 적다.
4) 방열면적이 넓고 취급이 쉽다.
5) 건축물의 높이에 제한을 받는다.
*** 복사난방의 특징
1. 장점
- 높이에 따른 온도분포가 균일하다.
- 방열기 등의 설치공간이 불필요하여 실내 공간의 이용율이 높다.
- 공기 등의 미진을 태우지 않아 쾌감도가 좋다.
- 동일 방열량에 대한 열손실이 적다.
2. 단점
- 예열이 길어 부하에 대응하기 어렵다.
- 설비비가 많이 든다.
- 매입배관으로 고장수리, 점검이 어렵다.
- 표면부(모르타르층)의 균열 발생이 쉽다.
2. 지역난방
*** (1) 지역난방의 특징
장점
- 대규모 설비로 인한 우수한 장치의 확보로 열발생 설비의 고효율화, 대기오염의 방지를 효과적으로 시행할 수 있다.
- 한 곳에 집중 설비함으로 건물의 공간을 유효하게 사용할 수 있다.
- 폐열의 회수 및 쓰레기의 소각 등으로 연료비가 적게 든다.
- 작업인원 절감으로 인건비를 줄일 수 있다.
- 고압의 증기 및 고온수이므로 관지름을 적게 할 수 있다.
단점
- 시설비가 많이 든다.
- 설비가 길어지므로 배관 손실이 있다.
- 고압의 증기, 고압의 고온수를 사용하므로 취급에 어려움이 있다.
