방열기 (★시험에 엄청 잘 나옴)
실내에 설치하여 증기 또는 온수의 잠열, 현열을 이용 방산하는 열로 실내 공기를 덥게하는 설비
(1) 재질상 분류
① 주철제 ②강제 ③Al(알루미늄)제
(2) 구조상 분류

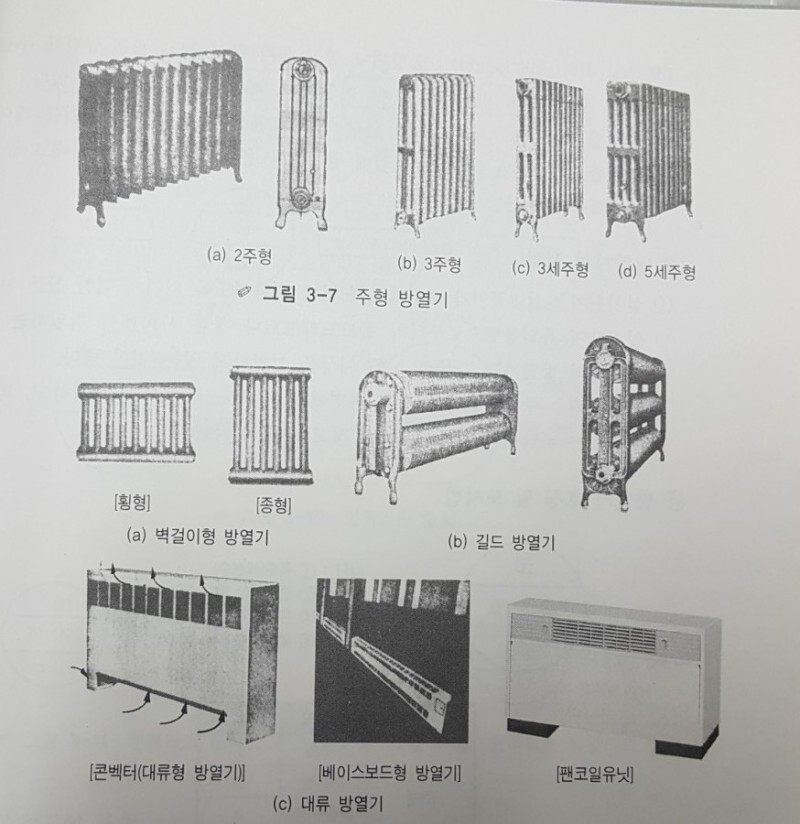

① 주(柱, 기둥주)형 방열기 (타입 구분 : Ⅱ(2열), Ⅲ(3열) 만 있음* 로마자 숫자로만 표기함)
② 세주(細柱, 가는 기둥)형 방열기 (타입 구분 : 3(or 3C, 5 or 5C *아라비아 숫자로만 표기, 2가지 타입만 있음)
③ 벽걸이형 방열기 ( W-H: 세로(종형) 타입, W-V:가로(횡형) 타입)

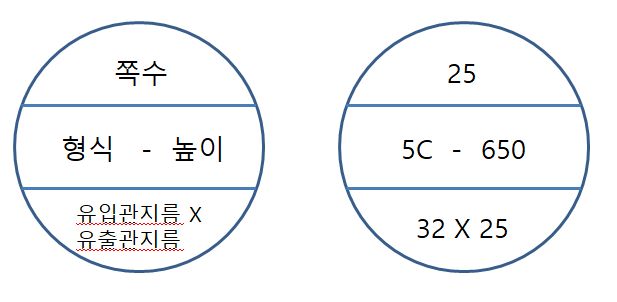

◐ 방열기 호칭법과 도면도시법 (★ 시험에 잘 나옴)
주형 : 종류 - 높이 × 쪽수
벽걸이 : 종류 - 형 × 쪽수
* 호칭법 : 5C - 650 X 25
설명) 25 : 방열기 섹션 수, 5C : 5세주 방열기, 650 : 높이 (mm), 32 : 공급(유입)관지름 (mm), 25 : 환수(유출)관지름(mm)
◐ 방열기의 배치
① 외기에 접한 창문 아래쪽에 설치한다.
② 기둥형은 벽에서 50~60mm, 벽걸이는 바닥에서 150mm 설치
③ 대류 방열기는 바닥에서 하부케이싱까지 최저 90mm이상 높게 설치
◐ 증기난방과 온수난방의 비교
| 항목 | 증기난방 | 온수난방 |
| 열의 이용 | 잠열 (형태 변화x, 온도만 상승) | 헌열 (온도를 높이는 열) |
| 예열 부하 | 짧다 | 길다 |
| 실내 쾌감도 | 좋지 않다 | 좋다 |
| 동파 위험 | 많다 | 적다 |
| 트랩 유무 | 설치해야 한다 | 설치하지 않는다 |
◐ 증기난방과 비교한 온수난방의 특징 (★산업기사, 기능장 시험에 잘 나옴)
- 예열시간이 길다.
- 방열량의 조절이 쉽다. (온도 조절이 쉽다. 증기의 경우는 100도 이상이어서 관리가 어렵지만, 온수는 온도 변화에 용이하다.)
- 동결의 위험이 적다.
- 방열면적이 넓고 취급이 쉽다. (증기보다 온수의 온도가 낮기 때문에 방열 면적이 넓어야 비승한 열을 낼 수 있음)
- 건축물의 높이에 제한을 받는다. (온수는 높은 곳에 보내는 한계가 있음)
◐ 방열기 표준방열량(kcal/㎡h)
1) 표준방열량에 의한 계산
① 증기 : 8[ kcal/㎡h ℃] x (102-21) [℃] = 8 x 81 = 650 [ kcal/㎡h ]
(방열계수) (102:증기평균온도), (21:실내온도)
② 온수 : 7.2 [ kcal/㎡h ℃] x (80-18) [℃] = 7.2 x 62 =446.5 ≒ 450 [ kcal/㎡h ]
2) 방열계수( kcal/㎡h ℃) x 온도차(방열기 평균온도-실내온도)
3) 방열계수가 주어지지 않고 온도조건만 있는 경우
① 증기= 650* 온도차/81 = 650 * {(방열기입구온도+출구온도)/2-실내온도}/81
② 온수 = 450*온도차/62 = 450 * (평균온도 - 실내온도)/62
