배관 관이음 재료



관이음 재료

실기 시험에서 나사이음은 중요★

강관에 나사를 내에 나사 부분에 패킹제를 감고 파이프렌치를 사용하여 체결하며, 나사가 부속과 헐거우면 누수가 되고, 나사가 덜 절삭되면 이음쇠가 파손되어 나사 깊이를 적당히 절삭한다. 강제와 흑심가단주철제가 있다.

나사이음의 사용목적별 분류 (★★★)

1. 배관의 방향을 바꿀 때 : 엘보, 밴드, 리턴벤드
2. 관을 도중에서 분기할 때 : 티, 와이(Y), 크로스(+)
3. 같은 지름의 관(동경관)을 직선연결할 때 : 소켓, 유니온, 플랜지, 니플
4. 서로 다른 지름의 관(이경관)을 연결할 때 : 이경 소켓, 이경 엘보, 이경 티, 부싱
5. 관 끝을 막을 때 : 플러그(배관이 암나사인  경우), 캡(배관이 수나사인 경우)



이음의 크기를 표시하는 방법

1. 지름이 같은 경우에는 호칭지름으로 표시한다. (예, 25A 엘보우)
2. 지름이 2개인 경우에는 지름이 큰 것을 앞에, 작은 것을 뒤에 순서로 표시한다. (예, 20X15A 엘보우)
3. 지름이 3개인 경우에는 동일하거나 평행한 중심선상에 있는 지름이 큰 것을 먼저, 작은 것을 두 번째, 나머지를 세 번째 순서로 표시한다.
4. 지름이 4개인 경우에는 지름이 가장 큰 것을 먼저, 이것과 동일한 중심선상에 있는 것을 두 번째, 나머지 2개 중 지름이 큰 것을 세 번째, 그리고 나머지 순서로 표시한다.

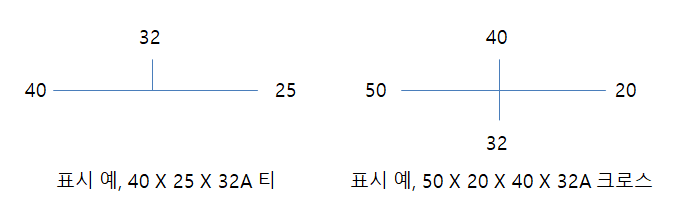

이음 크기 표기 방법







플랜지 이음

플랜지 이음은 나사이음에서의 유니언 이음과 같이 관의 점검이나 보수를 위해 관을 해체, 교환할 필요가 있는 장소에 플랜지와 플랜지 사이에 패킹 또는 개스켓을 넣어 유체가 세는 것을 방지하며, 볼트, 너트로 결합 사용한다.



* 블라인드형 플랜지 : 바닥이 막힌 플랜지



나사 가공기를 사용할 경우 나사 가공 때 참고 치수

1/2  15A

3/4  20A

1  25A

1  1/4  32A

1  1/2  40A
