증기 보일러에서 일정 증기압력이 오르게 되면 송기하게 되는데 장치내 수격작용 방지를 위해서 주증기 밸브 및 밸브류는 천천히 열어야 한다.
주증기 밸브
밸브는 구조상 옥형 밸브(globe valve)의 형식인 주로 앵글 밸브를 설치한다.
주증기 밸브는 어느 경우에도 0.7MPa 이상의 압력에 견딜것 (7기압 이상)
신축이음(expansion-joint)
(★산업기사 등 시험에 잘 나옴)
목적 : 보일러는 온도 변화가 심하기 때문에 신축을 흡수하는 장치가 필요하고 설치해야 한다.
신축이음은 직관길이 30m(강관), 20m(동관) 마다 1개 정도 설치한다.

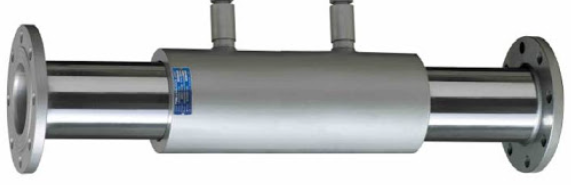

(1) 슬리브식(sleeve type) 미끄럼식
슬리브의 미끄럼(sliding)에 의해 흡수하는 형식
(2) 주름통식 (bellows type)

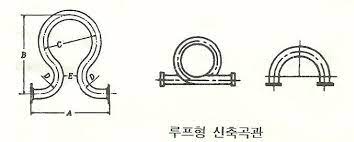

(3) 신축곡관식(loop)
▶특징
- 고압증기의 옥외 증기 배관용
- 설치장소를 많이 차지
- 응력이 생기는 결점이 있음
- 굽힘 반지름은 관지름의 6배 정도이다
(4) 스위블 이음 (swivel)
2개 이상의 엘보(elbow)를 사용해서 나사의 회전에 의해 신축 흡수, 주로 방열기용으로 사용되며 조금이라도 증기 등이 새는 곳에는 사용할 수 없음

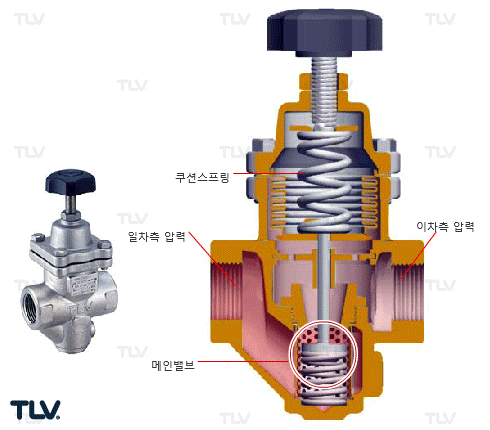

감압 밸브 (pressure reducing valve)
보일러에서 나오는 증기 압이 7기압이라면 감압 밸브를 지나면 일정한 저압(4기압)으로 조정하여 보낼 수 있다.
감압 밸브 목적 (★산업기사 시험에 나오기도 함)
- 고압 증기를 저압증기(사용압)로 유지한다
- 항상 부하측에 일정압력을 유지한다
- 고압과 중압, 저압을 동시에 사용 가능하다.
증기 트랩
증기 트랩은 발열기의 환수구나 증기배관의 말단에 달아서 방열기나 증기관 내에 생긴 응축수 및 공기를 배제하여 수격작용을 방지하고 증기를 막아 증기의 응축열을 효과적으로 발열시키는 장치
증기 트랩의 구비 조건 (★산업기사 시험에 나오기도 함)
- 동작이 확실할 것 (증기는 막고, 물은 배출)
- 내식, 내마모성이 있을 것
- 마찰저항이 작고 단순한 구조일 것
- 응축수를 연속적으로 배출할 수 있을 것
- 공기의 배제나 정지 후 응축수 빼기가 가능할 것

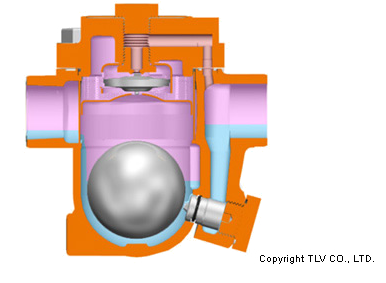

(1) 기계적 트랩 : 물과 증기의 비중차를 이용한 트랩 ☞ 플루트 트랩, 버킷 트랩
(2) 온도조절 트랩 (열동식) : 바이메탈 트랩(금속 팽창 차를 이용), 벨로즈 트랩, 액체 팽창 트랩

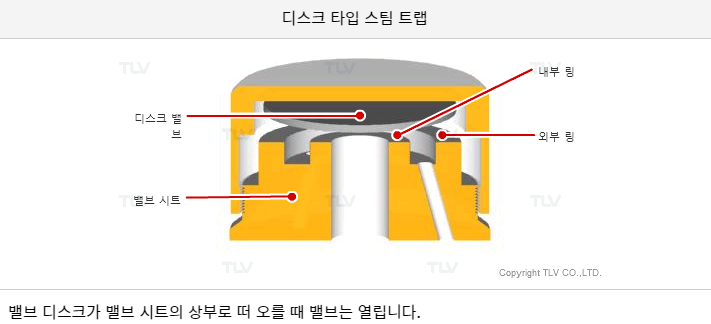

(3) 열역학적 트랩 : 디스크 트랩, 오리피스 트랩
증기 헤더
일종의 분배기, 보일러에서 나온 증기를 한 곳으로 모아 필요 난방개소에 증기를 송기하는 장치
사용 목적 : 불필요한 곳에 송기하지 않으므로 열손실을 적게 할 수 있는 설비
축열기
잉여 증기를 저장하고 과부하시(peak)에 저장된 잉여 증기를 공급하는 장치
보일러의 부하 변동에 대비하기 위한 장치
온도조절 밸브
금속 감온부에 의해 자동적으로 온도를 조정하는 밸브
