분출 장치 (Blow system)



분출 장치 (blow system)

보일러 내 관수의 증발과 더불어 슬러지의 농축이나 침전으로 인하여 스케일에 의한 과열사고를 예방하기 위하여 이러한 불순물을 배출함으로 신진대사를 원활히 하기 위한 장치이다.





분출 목적  (★ 시험 잘 나옴)

1. 관수의 불순물 농도를 한계값 이하로 유지 (농축방지)
2. 관수의  pH를 조절 (급수의 pH: 7~9(8.5), 보일러수의 pH: 10.5~11.5)
3. 캐리오버 현상을 방지
4. 관수의 신진대사 촉진으로 대류열 향상
5. 스케일, 슬러지 생성방지 및 청소보존을 위해

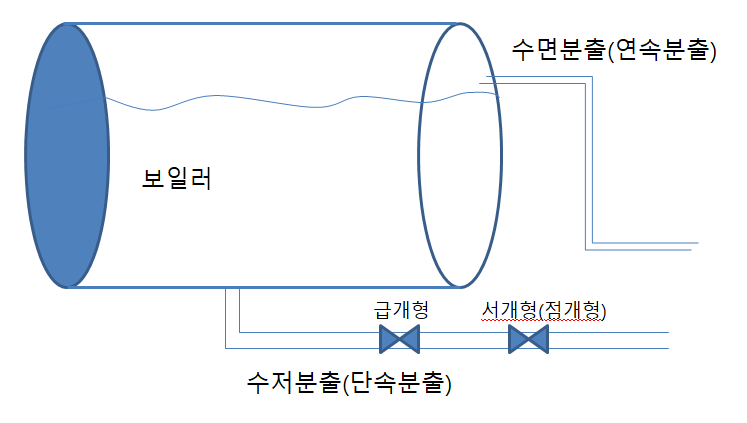

수면분출과 수저분출



분출 시기

1. 보일러 점화전
2. 운전 중인 보일러에는 부하가 가장 가벼울 때
3. 프라이밍 포밍의 발생 시
4. 고수위로 가동될 때
5. 관수의 농축이 지나치다고 생각될 때



분출 시 주의 사항

1. 관수 중 불순물 농도를 분석 분출량을 측정한다.
2. 분출은 2명이 1조로 하되 수위의 감시를 철저히 하도록 한다. (저수위 사고)
3. 분출은 가급적 시동 전 또는 부하가 가장 가벼울 때 한다.
4. 1일 1회 이상 분출하되 신속히 작업한다.
5. 비수현상시나 농축되었을 때 분출한다.



밸브 설치

1. 최소한 0.7 MPa [7 kgf/㎠] 이상에 견딜 것
2. 보일러 가가이에 급개형 밸브, 그 뒤에 서개형 밸브를 설치한다.
3. 밸브는 침전물이나 퇴적물이 쌓이지 않는 구조일 것
4. 호칭은 25A 이상 사용한다.
5. 단, 보일러의 전열 면적 10㎡이하의 경우 20A로 한다
