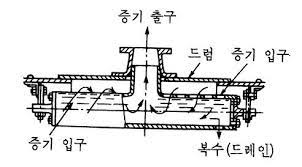

비수 방지관(anti priming pipe)
증기관에 수증기만 들어가게 하기 위한 장치, (
보일러에서 수면부에서 발생하는 현상
포밍 → 프라이밍(비수) → 캐리오버(기수공발) → 수격작용
(1) 프라이밍 (priming, 비수(飛水))
주증기 밸브 급개시 (갑자기 압력 차에 의해서 수면이 요동치면서 움직임), 고수위시 수면으로부터 끊임없이 물방울이 비산하면서 수위를 불안정하게 하는 현상
(2) 포밍 (foaming : 물거품)
관수 중 용해 고형물(완전히 녹지 않은 고체 불순물), 유지류(기름 성분) 등의 불순물로 인한 거품의 층을 형성하는 단계로 심해지면 프라이밍 상태로 변하게 된다.
(3) 기수공발 (carry over)
증기관 내로 물방울이 따라 들어가 운반되는 현상
◎ 기계적 캐리오버 : 작은 물방울(액적)이 증기와 함께 송출되어 지는 현상
◎ 선택적 캐리오버 : 증기 속에 용해되어 있던 실리카(무수규산) 성분이 증기와 함께 송출되어 지는 현상
■비수현상의 원인
- 고수위
- 관수농축 → 포밍 → 비수(프라이밍)
- 급격한 과열
- 고압에서 저압으로 의 변화
- 용존고형물, 유지분의 과다
- 주증기 밸브의 급개
■비수현상시 피해
- 수위의 오판
- 계기류의 통수공들의 차단
- 과열도 저하
- 수격작용(water hammer)
- 저수위사고

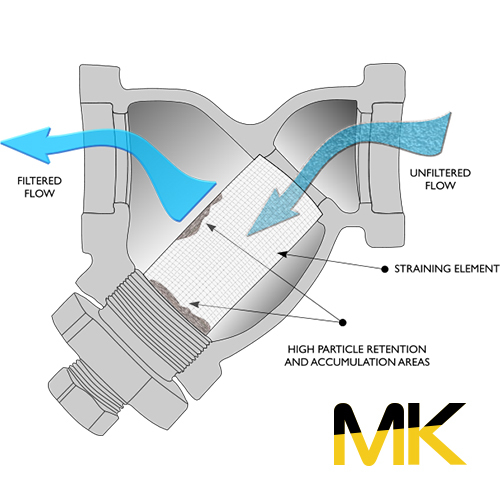

스트레이너(Strainer)
주요 밸브 및 부속장치 앞에 설치하여 관내 불순물을 제거하며 형상에 따라 Y형, U형, V형이 있다.
기수분리기(steam separdter)
동내부 또는 수관보일러의 상승관 내에 기수분리기를 설치하여 건증기(물과 수증기 구분)를 취출하여 관내부식이나 수격작용을 방지한다.
■기수분리기 종류

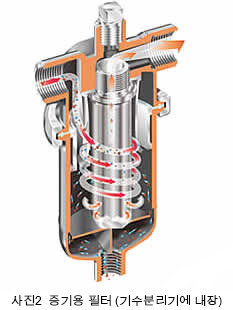

- 사이크론식(원심력 이용)
- 스크레버식(파도형의 장애판이용)
- 건조 스크린식(금속망이용)
- 배블식(방향전환이용)
- 다공판식
