보일러 종류와 특징
시작하기 전에 보일러 관련 용어부터 공부하고 갑시다 * 보일러 관련 용어 동(drum, 드럼) : 원통형태의 통 관(tube, 튜브) : 파이프 노 - 물품을 가열하거나 옹해할 목적으로 일정한 공간을 둘러싸고
4.pururm.com
수관식 보일러
1) 자연순환식 수관 보일러 - 바브콕 보일러 (15도), 다쿠마 보일러(45도), 쓰네기치 보일러(30도), 야로우 보일러 (3동 A형)
2) 강제순환식 수관 보일러 - 라몽트 보일러, 벨록스 보일러
3) 관류식 보일러 - 벤손 보일러, 술저 보일러, 람진 보일러, 엣모스 보일러 (★종류 구분 시험 나옴)
(관류 보일러의 특징, 구조, 종류에서 시험에 잘 나옴)
자연순환식 수관 보일러 중
가르베 보일러 : 복사열을 흡수하기 위해 증기 드럼의 높이를 낮추고 전열면의 활용을 위해 급경사형의 사각순환방식의 보일러로 상하부 연결수관에 헤더를 설치 순활을 도운 형식이다.

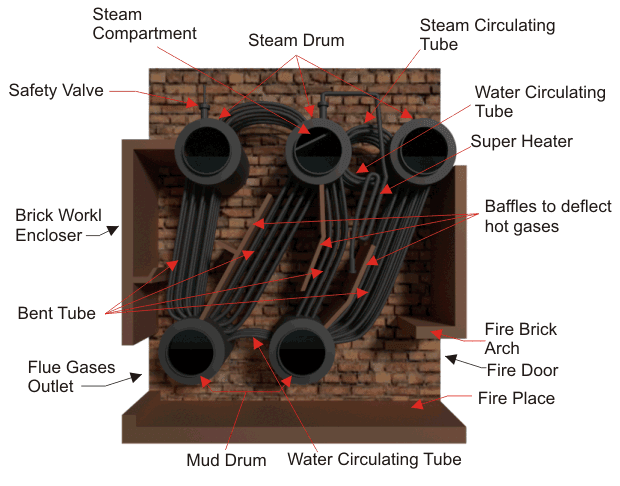

★스터링 보일러 : 급경사 곡관식 보일러이며 상부에 기수 드럼 2~3개와 하부에 수드럼 1~2개를 갖는 것으로 관의 양단을 구부려서 각 드럼에 수직으로 결합한 구조의 보일러
관류식 보일러
드럼 없이 하나의 관계에서 급수 펌프로 공급된 관수가 예열(과열), 증발이 동시에 일어나는 형식으로 초임계 압력 보일러
관수의 순환을 촉진하는 방법
- 포화수와 포화증기의 비중차를 크게 한다.
- 관지름을 크게 한다.
- 수관의 경사도를 크게 한다.
- 강수관의 가열을 피한다.
※강수관 : 상부 증기드럼의 찬물이 하부 수드럼으로 내려가는 관으로 열가스와 접촉이 없어야 한다. (물이 아래로 내려가는 관), 그 이유는 내려가는 동안 열 접촉이 없어야 열순환 없이 아래까지 내려갈 수 있어, (중간에 열을 받으면 중간에 순환이 발생하여 물이 다시 상승할 수 있음)
[관류식 보일러 특징]
- 순환비(급수량/증발량 = 들어가는 량과 나가는 량)가 1이여서 드럼이 필요 없다.
- 가동부하가 짧아 부하 측에 대응하기 쉽다.
- 임계압력 이상의 고압에 적당하다
- 증기의 가동발생 시간이 매우 짧다
- 자동연소, 온도 제어장치를 설치하여 부하의 변동에 대응해야 한다. (고압, 고효율이어서 관리가 필요하다)
- 급수의 유속을 균일하게 유지해야 한다.
- 완벽한(엄격한) 급수처리를 해야 한다. (수질 관리가 필요)
- 콤팩트하므로 청소, 검사, 수리가 어렵다.
