안전 밸브 종류 및 법적 기준

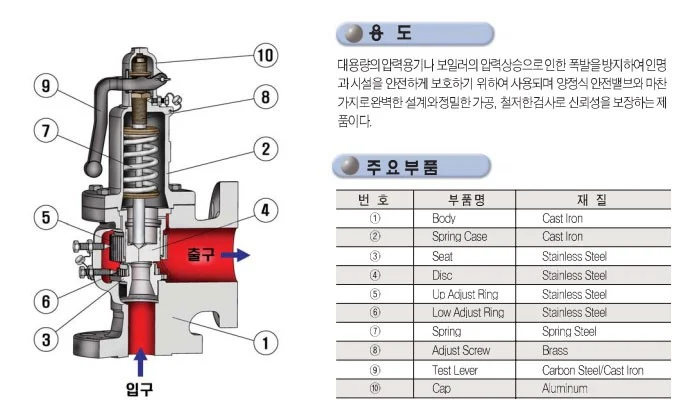

안전밸브 (safety valve)

보일러 동상부(증기부)에 설치하며, 보일러 내부의 증기압이 이상 상승하게 될 때 자동적으로 이상 증기압을 외부로 배출하여 보일러를 보호하는 장치이다.

형식의 구분	유량 제한 기구	분출용량 계산식
저양정식	안전 밸브의 리프트가 시트 지름의 1/40 이상 1/15 미만인 것	W=(1.03P+1)*AC / 22
고양정식	안전 밸브의 리프트가 시트 지름의 1/15이상 1/7 미만인 것	W=(1.03P+1)*AC / 10
전양정식	안전 밸브의 리프트가 시트 지름의 1/7 이상인 것	W=(1.03P+1)*AC / 5
전양식	시트 지름이 목부지름보다 1.15배 이상인 것. 디스크가 열렸을 때의 유체통로의 면적이 목부분 면적의 1.05배 이상을 안전 밸브의 입구 및 배관 내의 유체 통로 면적은 목부단면적의 1.7배 이상이어야 한다.	W=(1.03P+1)*A0C / 2.5

W : 분출용량[kg/h]

A0 : 최소증기통로의 면적 [㎟]

P : 분출압력 [kg/㎠g]

C : 계수(분출압이 120 [kg/㎠g] 이하 280 [℃] 이하일 경우 1이다)

A : πD²/4 (D는 밸브 시트 지름 ㎟)

증기 보일러에는 2개 이상의 안전 밸브를 설치하여야 한다(단, 전열면적 50㎡이하는 1개 이상 설치, 작동은 최고사용압력이하, 단, 2개 설치 시는 다른 1개는 최고사용압력의 1.03배에서 작동하도록 해야 한다)
자동연소제어장치 및 보일러 최고사용압력의 1.06배 이하의 압력에서 급속하게 연료의 공급을 차단하는 장치를 갖는 보일러이어야 한다.
스프링 안전 밸브의 구조는 KS B 6216에 따라야 하며 어떠한 경우에도 밸브 시트나 몸체에서 누설이 없어야 한다.
과열기에는 출구에 1개 이상의 안전밸브를 설치하고 분출용량은 과열기온도를 설계온도 이하로 유지하는데 필요한 양 이상이어야 한다.
재열기 또는 독립과열기에는 입구출구에 각각 1개 이상의 안전밸브를 설치한다.

안전밸브 및 압력방출장치의 크기는 호칭지름 25A 이상으로 한다.

다만, 다음의 보일러에서는 호칭지름 20A 이상으로 할 수 있다. ( ★ 시험에 잘 나옴 )
